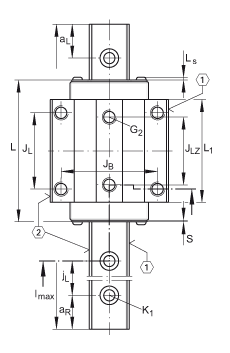

KWVE55-B INA滑块

INA滑块型号：

KWVE55-B

H

70  mm

B

140  mm

L

173,6  mm

1)

定位面

2)

标记

3)

根据 DIN 71 412-B M6 标准，带锥头的润滑嘴被松散提供

A₁

43,5  mm

A₂

12  mm

A₃

15  mm

A₄

15  mm

a_{L max}

107  mm

a L 和 a R 取决于导轨的长度 l max

a_{L min}

20  mm

a L 和 a R 取决于导轨的长度 l max

a_{R max}

107  mm

a L 和 a R 取决于导轨的长度 l max

a_{R min}

20  mm

a L 和 a R 取决于导轨的长度 l max

b

53  mm

公差: -0,005 / -0,03

G₂

M14

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：

M5 = 5,8

M6 = 10

M8 = 24

M10 = 41

M12 = 83

M14 = 140

如有可能，应有螺钉防松措施。

H₁

13,5  mm

H₄

22,7  mm

H₅

11,25  mm

h

41,5  mm

h₁

19,5  mm

J_B

116  mm

J_L

95  mm

J_L6

30,5  mm

J_LZ

70  mm

j_L

120  mm

K₁

M14

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：

M3 = 2,5

M4 = 5

M5 = 10

M6 = 17

M8 = 41

M10 = 83

M12 = 140

M14 = 220

M16 = 340

如有可能，应有螺钉防松措施。

K₃

M12

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：

M3 = 2,5

M4 = 5

M5 = 10

M6 = 17

M8 = 41

M10 = 83

M12 = 140

M14 = 220

M16 = 340

如有可能，应有螺钉防松措施。

K₆

M12

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：

M3 = 2,5

M4 = 5

M5 = 10

M6 = 17

M8 = 41

M10 = 83

M12 = 140

M14 = 220

M16 = 340

如有可能，应有螺钉防松措施。

L₁

132  mm

L_S

2,2  mm

l_max

2520  mm

单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。

根据合同约定，单根导轨最大长度可达到6米。

N₃

5,5  mm

最大允许的润滑连接螺纹深度：

7 mm

N₄

5,5  mm

最大允许的润滑连接螺纹深度：

7 mm

S

0,8  mm

T₅

21  mm

T₆

18  mm

W₆

6  mm

距平面侧的宽度

m_W

5,5  kg

INA滑块的质量

m_S

14  kg/m

导轨的质量

根据 DIN 636,基本额定载荷的计算，

基本额定动载荷基于实践经验。

C

104000  N

基本额定动载荷

C₀

213000  N

基本额定静载荷

M_0x

5600  Nm

绕 X 轴的额定静扭矩

M_0y

2730  Nm

绕 Y 轴的额定静扭矩

M_0z

2730  Nm

绕 Z 轴的额定静扭矩
