产品详细参数

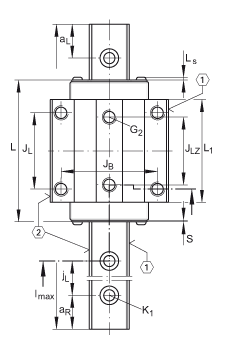

润滑接头位于滑块端盖侧面
润滑接头位于滑块端盖端面
润滑嘴 3)
润滑嘴 3)
载荷方向
|
H |
36 mm |
|
||
|
B |
70 mm |
|
||
|
L |
83,3 mm |
|
|
1) |
|
|
||
|
2) |
|
|
||
|
3) |
|
|
||
|
A1 |
23,5 mm |
|
||
|
A2 |
6,5 mm |
|
||
|
A3 |
11 mm |
|
||
|
A4 |
6,5 mm |
|
||
|
aL max |
53 mm |
|
||
|
aL min |
20 mm |
|
||
|
aR max |
53 mm |
|
||
|
aR min |
20 mm |
|
||
|
b |
23 mm |
|
||
|
G2 |
M8 |
|
||
|
H1 |
5,1 mm |
|
||
|
H4 |
10,9 mm |
|
||
|
H5 |
5,25 mm |
|
||
|
h |
18,7 mm |
|
||
|
h1 |
8,7 mm |
|
||
|
JB |
57 mm |
|
||
|
JL |
45 mm |
|
||
|
JL6 |
12,85 mm |
|
||
|
JLZ |
40 mm |
|
||
|
jL |
60 mm |
|
||
|
K1 |
M6 |
|
||
|
K3 |
M6 |
|
||
|
K6 |
M6 |
|
||
|
L1 |
60,7 mm |
|
||
|
LS |
1,65 mm |
|
||
|
lmax |
2960 mm |
|
||
|
N3 |
5,5 mm |
|
||
|
N4 |
5,6 mm |
|
||
|
S |
0,8 mm |
|
||
|
T5 |
10 mm |
|
||
|
T6 |
10 mm |
|
||
|
W6 |
6 mm |
|
|
mW |
0,68 kg |
|
||
|
mS |
2,7 kg/m |
|
||
|
|
|
|
||
|
C |
17900 N |
|
||
|
C0 |
37000 N |
|
||
|
M0x |
510 Nm |
|
||
|
M0y |
395 Nm |
|
||
|
M0z |
395 Nm |
|
