INA直线滑块 KWVE35BL

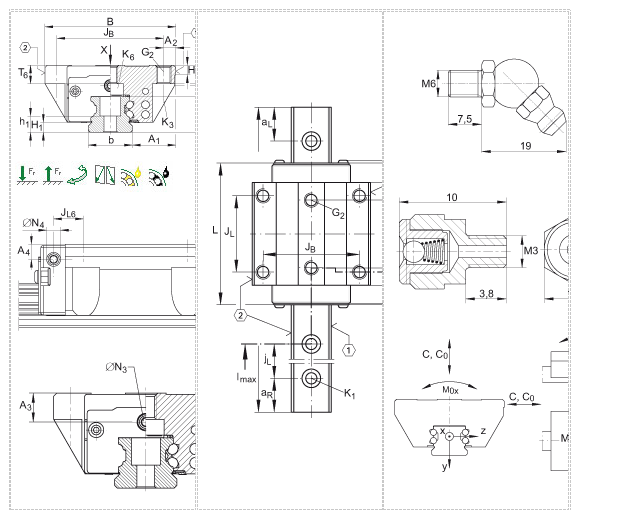

INA直线滑块型号：

KWVE35-B-L

H

48  mm

B

100  mm

L

145  mm

1)

定位面

2)

标记

3)

根据 DIN 71 412-B M6 标准，带锥头的润滑嘴被松散提供

A₁

33  mm

A₂

9  mm

A₃

12,3  mm

A₄

11  mm

a_{L max}

71  mm

a L 和 a R 取决于导轨的长度 l max

a_{L min}

20  mm

a L 和 a R 取决于导轨的长度 l max

a_{R max}

71  mm

a L 和 a R 取决于导轨的长度 l max

a_{R min}

20  mm

a L 和 a R 取决于导轨的长度 l max

b

34  mm

公差: -0,005 / -0,03

G₂

M10

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：

M5 = 5,8

M6 = 10

M8 = 24

M10 = 41

M12 = 83

M14 = 140

如有可能，应有螺钉防松措施。

H₁

6,7  mm

H₄

14,3  mm

H₅

6,75  mm

h

27  mm

h₁

15  mm

J_B

82  mm

J_L

62  mm

J_L6

32,5  mm

J_LZ

52  mm

j_L

80  mm

K₁

M8

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：

M3 = 2,5

M4 = 5

M5 = 10

M6 = 17

M8 = 41

M10 = 83

M12 = 140

M14 = 220

M16 = 340

如有可能，应有螺钉防松措施。

K₃

M8

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：

M3 = 2,5

M4 = 5

M5 = 10

M6 = 17

M8 = 41

M10 = 83

M12 = 140

M14 = 220

M16 = 340

如有可能，应有螺钉防松措施。

K₆

M8

根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩（Nm）：

M3 = 2,5

M4 = 5

M5 = 10

M6 = 17

M8 = 41

M10 = 83

M12 = 140

M14 = 220

M16 = 340

如有可能，应有螺钉防松措施。

L₁

113  mm

L_S

1,65  mm

l_max

2960  mm

单根INA导轨的最大长度；更长的INA导轨可以分成几段供货，并且相应地标注。

根据合同约定，单根导轨最大长度可达到6米。

N₃

5,5  mm

最大允许的润滑连接螺纹深度：

7 mm

N₄

5,5  mm

最大允许的润滑连接螺纹深度：

7 mm

S

0,8  mm

T₅

13  mm

T₆

12,3  mm

W₆

6  mm

距平面侧的宽度

m_W

2,52  kg

滑块的质量

m_S

5,7  kg/m

导轨的质量

根据 DIN 636,基本额定载荷的计算，

基本额定动载荷基于实践经验。

C

47500  N

基本额定动载荷

C₀

100000  N

基本额定静载荷

M_0x

2625  Nm

绕 X 轴的额定静扭矩

M_0y

1890  Nm

绕 Y 轴的额定静扭矩

M_0z

1890  Nm

绕 Z 轴的额定静扭矩
